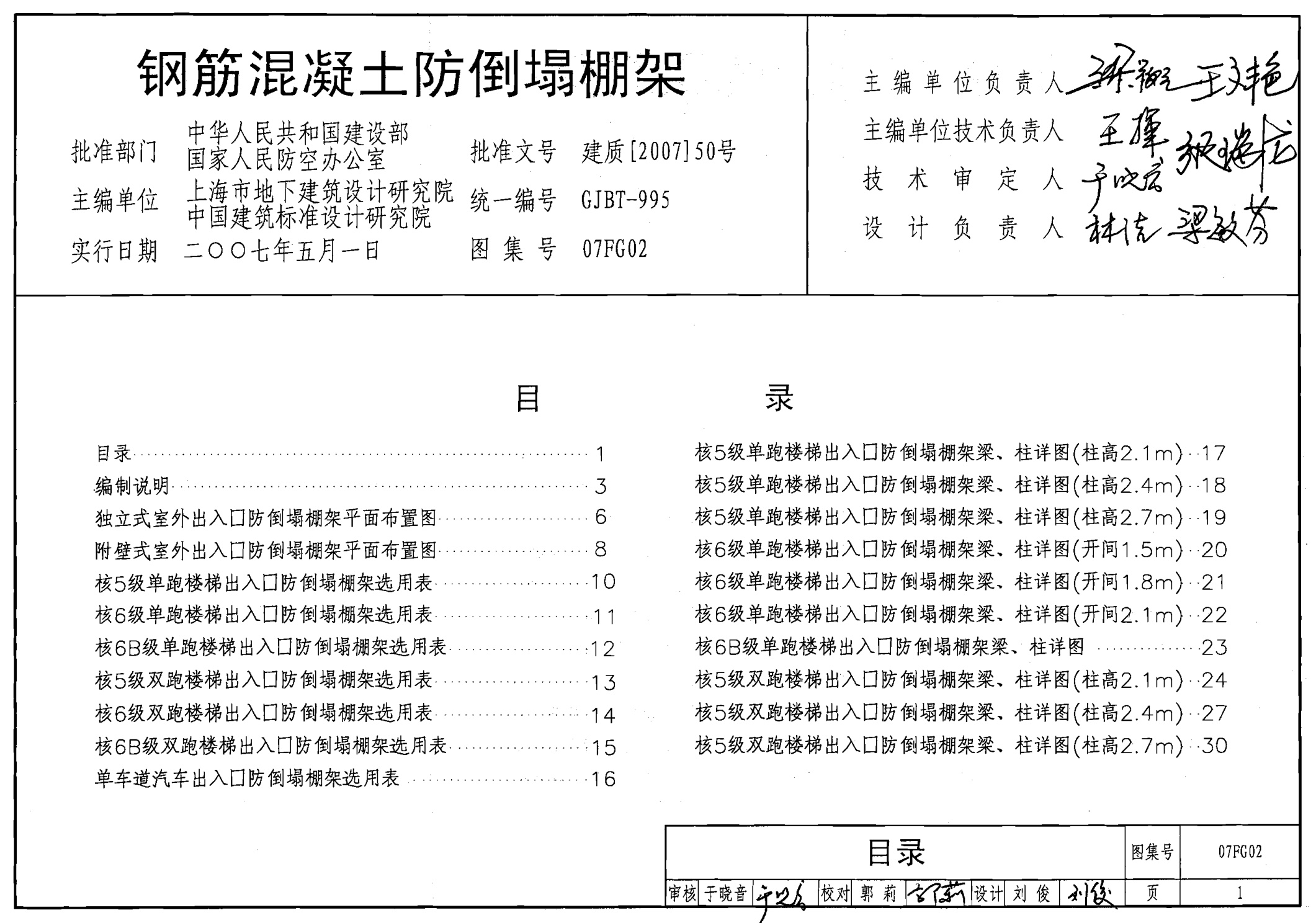

07FG02 钢筋混凝土防倒塌棚架 现行
包含以下图集： 07FG01 防空地下室设计荷载及结构构造 主要内容：本图集符合2005版《人民防空地下室设计规范》要求，适用于核5级常5级、核6级常6级、核6B级常6级的甲类防空地下室及常5级、常6级乙类防空地下室的结构设计。 1）采用图示及表格的形式，表示了作用于甲类及乙类防空地下室各部位的设计采用的等效静荷载标准值；2）防空地下室口部临空墙、门框墙的含义及战时等效静荷载的取值方法；3）防空地下室结构构造；4）集水坑、电缆井等构件配筋。 07FG02 钢筋混凝土防倒塌棚架 主要内容：本图集采用图示及表格的形式，提供了：1)常用的核5级、核6级、核6B级的甲类防空地下室阶梯式、坡道式室外主要出入口部的钢筋混凝土防倒塌棚架平面布置图、构件详图及构造做法；2）对竖井出入口及通风竖井，提供了倒塌范围内和倒塌范围外的两种情况的设计详图。 07FG03 防空地下室板式钢筋混凝土楼梯 主要内容：本图集采用图示及表格形式，提供了：1）作用于甲类防空地下室主要出入口的钢筋混凝土单、双跑楼梯平面布置图、构件详图及构造做法；2）作用于乙类防空地下室主要出入口的钢筋混凝土单、双跑楼梯平面布置图、构件详图及构造做法。 07FG04 钢筋混凝土门框墙 主要内容：本图集采用图示及表格的形式，提供了：1）防空地下室室内、室外出入口处的防护密闭门、密闭门门框墙配筋详图；2）悬板活门门框墙配筋详图；3）两防护单元之间相邻的防护密闭隔墙上连通口处防护密闭门门框墙配筋详图。 07FG05 钢混凝土通风采光窗井 主要内容：本图集采用图示及表格的形式。提供了：1）全填土窗井墙、窗框结构设计；2）半填土窗井墙结构设计；3）高出地面外墙开窗的窗框结构设计。4)盖板及挡窗板的结构设计。

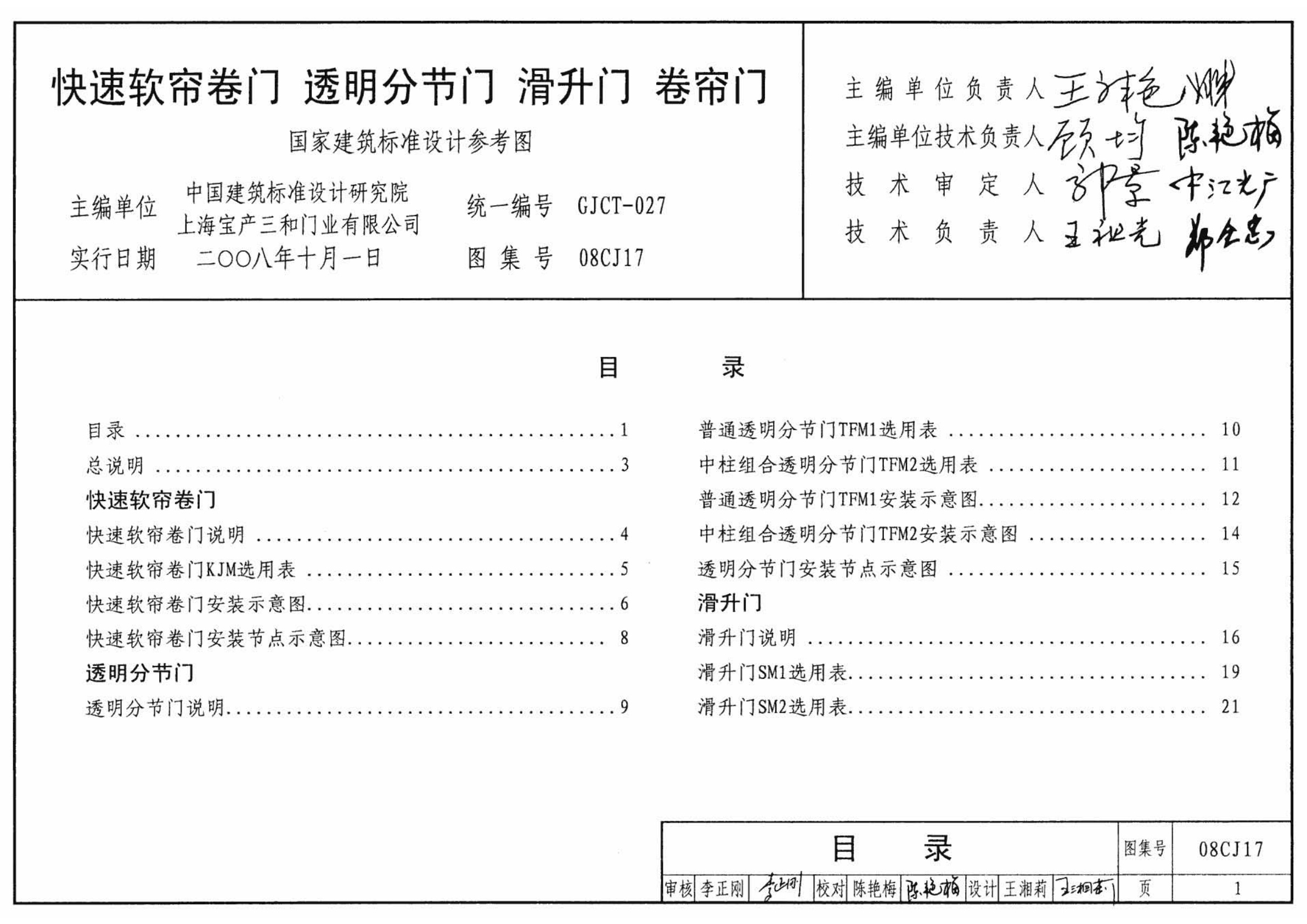

08CJ17 快速软帘卷门、透明分节门、滑升门、卷帘门 现行
（1）适用范围：本图集适用于一般工业与民用建筑。（2）主要内容：主要内容为快速软帘卷门、透明分节门、滑升门、卷帘门4种门型。包括说明、选用表、平立剖面图和安装节点图。（3）特点：1）快速软帘卷门适用于医药、食品、电子等行业有洁净度和有温湿度要求的工业厂房、物流仓库等。2）透明分节门适用于大型店铺、展示橱窗、展厅等。3）滑升门适用于工业厂房、库房、车库等。4）卷帘门包括普通型、超重型和防火卷帘门，适用于各类工业与民用建筑。图集内容新颖、全面、专业性强，便于设计选用和施工安装。
.jpg)
09J202-1 坡屋面建筑构造(一) 现行
09J202-1《坡屋面建筑构造（一）》国家建筑标准图集是对00J202-1、01J202-2《坡屋面建筑构造》（一）、（二）的修编，适用于瓦屋面、防水卷材坡屋面和种植坡屋面建筑。 图集共分块瓦、沥青瓦、波形瓦、防水卷材屋面、种植坡屋面和通用构造详图六大部分。 内容包括说明、构造做法、构造节点详图、附录及相关技术资料等。 本图集以新编《坡屋面工程技术规范》（报批稿）为依据，从内容到构造做法都有较大的发展和变化。例如：按新规范屋面防水等级分为一级和二级；屋面类型增加了防水卷材坡屋面和种植坡屋面的构造内容；块瓦类型中增加了沥青波形瓦和树脂波形瓦等新瓦材；防水材料方面增加了波形沥青防水板等防水垫层；屋面通风、节能、排水方面增加了波形沥青防水板、成品檐口通风挡箅、太阳能集热器及半圆形防攀雨水管等新产品、新构造。 本图集编制内容详细、条理清楚，选用方便，符合坡屋面新规范的要求，这些都将为坡屋面建筑的设计与施工提供更好地指导，产生良好地影响。
.jpg)
10J113-1 内隔墙-轻质条板(一) 废止
10J113-1《内隔墙－轻质条板（一）》国家建筑标准图集适用于新建、改建及扩建的居住建筑、公共建筑和一般工业建筑工程的非承重轻质条板内隔墙。 本图集包括以下八种类型轻质条板内隔墙： 1．轻集料混凝土条板内隔墙（A1型） 2．玻纤增强水泥条板内隔墙（A2型） 3．玻纤增强石膏条板内隔墙（A3型） 4．硅镁加气水泥条板内隔墙（B1型） 5．粉煤灰泡沫水泥条板内隔墙（B2型） 6．植物纤维复合条板内隔墙（C型） 7．聚苯颗粒水泥夹芯复合条板内隔墙（D型） 8．纸蜂窝夹芯复合板内隔墙（E型） 主要包括：说明、选用表、规格性能表、立面示意图、构造节点详图及附录等内容。 本图集具有以下几方面特点： 1．根据《建筑隔墙用轻质条板》JG/T 169-2005和《建筑轻质条板隔墙技术规程》JGJ/T 157-2008进行修编，内容符合新的标准要求。 2．补充和调整了部分构造做法，增加了复合夹芯条板及相关构造做法，使轻质条板墙体的隔声、保温、防火等性能有进一步的提高。 3．图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。
10J121 外墙外保温建筑构造 现行
10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。 本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。整合后的图集更容易查找，使用更方便。 本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。 本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。 图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。 图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。

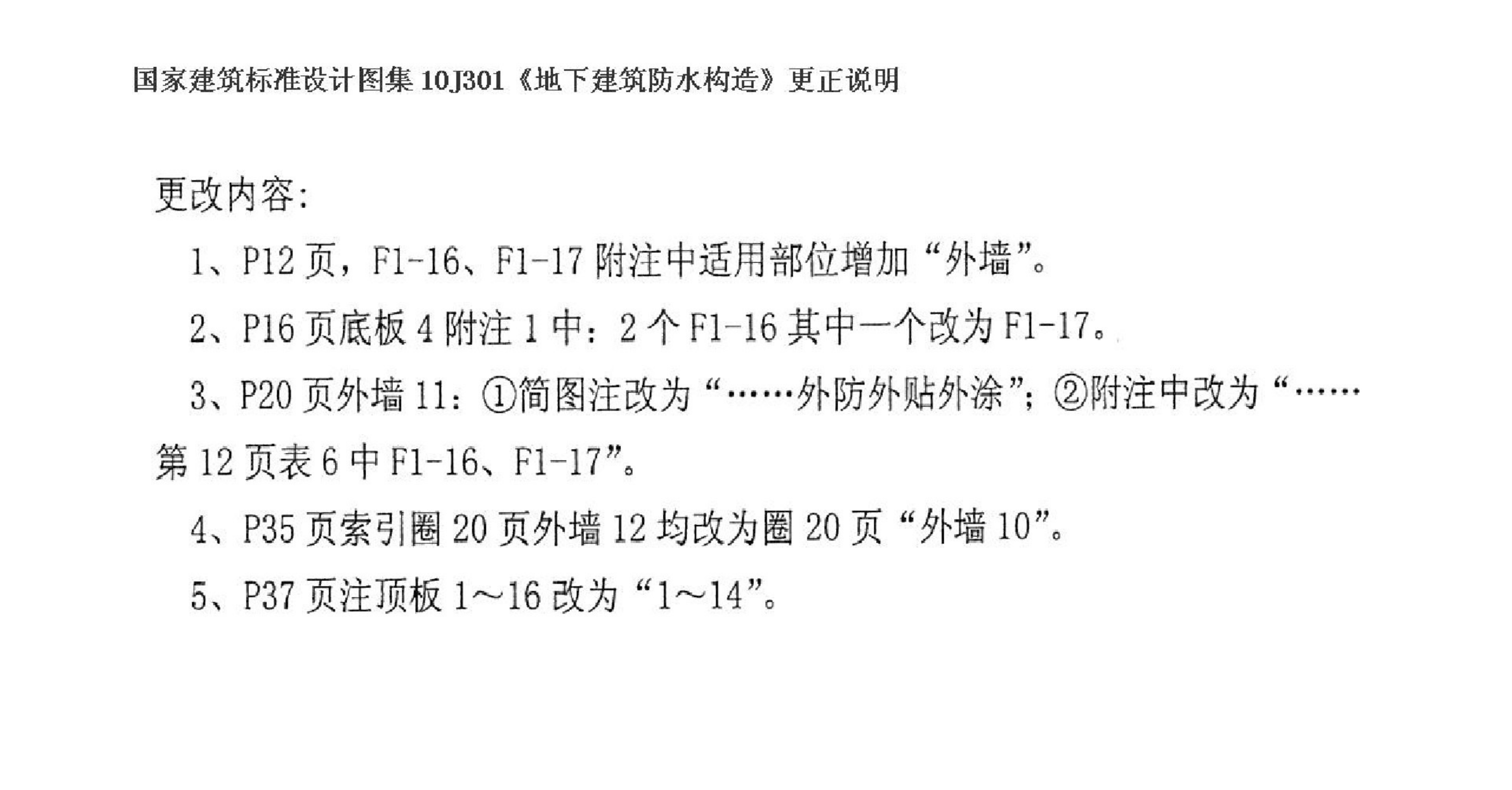

10J301 地下建筑防水构造 现行
本图集适用于新建、改建、扩建的民用与工业建筑。本图集是根据《地下工程防水设计规范》GB50108-2008，对原有02J301图集进行修编。根据新规范中的防水等级分级标准给出相对应等级的不同防水材料组合方案与构造节点，增补调整了一些适宜的新材料、新做法。主要包括：防水混凝土、卷材防水、涂料防水、膨润土防水毯等防水材料在地下室底板、外墙、顶板、种植顶板、施工缝、变形缝、后浇带、窗井、穿墙管、桩头、坑池等处的构造详图等内容，供设计人员直接选用。
12ZG313 钢筋混凝土过梁 现行
1、适用范围 1.1本图集适用于一般民用和中小型工业建筑中的小砌块砌体和砖砌体门窗洞口过梁，及房屋中隔墙门窗洞口过梁。 1.2 本图集适用于非抗震设防区及抗震设防烈度为6、7、8度地区。 1.3 本图集用于受侵蚀、结构表面温度高于100℃或有生产热源且结构表面温度经常高于60℃以及有震动的建筑时，除应遵守本图集有关规定外，尚应符合专门标准的有关规定。 1.4 本图集结构设计使用年限按50年考虑。 1.5 本图集混凝土结构的环境类别分为一类和二（a）类，2、编制内容 2.1 过梁截面形式分矩形和L型两类。 2.2 过梁净跨为700～3300mm。 2.3 当梁板下的墙体高度小于过梁净跨1n时，过梁上应计入梁板传来的荷载。
13J103-7 人造板材幕墙 现行
本图集适用于非地震区和抗震设防烈度小于等于8度的地区且幕墙高度不超过100m的民用建筑。 主要内空包括：瓷板幕墙、陶板幕墙、微晶玻璃幕墙、石材蜂窝板幕墙、纤维水泥板幕墙、高压热固化木纤维板幕墙等人造板材的幕墙系统，以及人造板材幕墙的基本设计要求、板材表面防护处理、板材连接及支承节点、幕墙支承系统、安装大样图及幕墙的节能设计和计算等。 本图集为新编图集，按照新的标准规范编制，内容全面、查阅方便，所列详图构造具有一定通用性，可供广大设计、施工、监理人员使用。
.jpg)
15J939-1 装配式混凝土结构住宅建筑设计示例(剪力墙结构) 现行
15J939-1《装配式混凝土结构住宅建筑设计示例（剪力墙结构）》国家建筑标准设计图集为建筑产业现代化国家建筑标准设计专项编制项目，本图集适用于装配式混凝土剪力墙结构住宅的建筑设计。其他装配式混凝土剪力墙结构民用建筑设计可参考。 本图集以三套采用装配式混凝土剪力墙结构建造的工程设计实例和一套装配式内装住宅设计实例为蓝本，依据相关国家标准加以调整，重点突出本图集的“示范”作用。分别编制了方案阶段与施工图阶段的设计示例，体现了装配式剪力墙结构住宅建筑设计的特点、方法及要求。其中：示例一为方案阶段的设计示例，主要表现标准化、模块化、系列化的平面设计原理，以及多样化的立面设计手法，使广大设计人员了解装配式混凝土剪力墙结构住宅的设计思路及设计表达形式。示例二为装配式内装方案阶段的设计示例，采用室内装修、设备管线与主体结构分离的方式，可保证主体结构的完整性，更加适合装配式混凝土剪力墙结构住宅的建造。示例二重点编制了装配式内装技术的应用， 对装配式混凝土剪力墙结构住宅建筑装修一体化的实施有较高的借鉴意义。示例三为施工图阶段设计示例，选取了南方某地区的公共租赁住房项目，使设计人员对装配式混凝土剪力墙结构应用类型的适用性和多样性有更全面、深入的认识，了解和掌握装配式混凝土剪力墙结构居住建筑施工图绘制的深度要求。示例四与结构专业图集15G107-1《装配式混凝土结构表示方法及示例（剪力墙结构）》共同选取同一工程项目进行编制，方便专业之间相互配套使用及参考。该示例选取北方某地区商品房住宅项目，重点表达装配式混凝土剪力墙结构住宅项目建筑专业施工图在设计说明内容、图纸设计深度及专业协同等方面的特点及要求。 本图集总说明及设计示例所编内容较全面，充分体现采用装配式混凝土剪力墙结构建造的住宅建筑设计思路及图纸深度要求。符合当前国家建筑产业现代化发展的现实需求。总说明部分内容精炼、条理清晰，针对装配式混凝土剪力墙结构住宅建筑设计流程的特殊性，采用表格、框图等形式表示，并突出装配式建造技术的特点，易于设计人员掌握。四个示例以方案设计与施工图设计；公租房与商品房；南方地区与北方地区的不同设计阶段、不同建筑类型、不同地域条件等进行编制，使图集具有较广泛的适用性和多样性。每个示例都有明确的技术特点和要表达的编制目的。图集的编制内容采用理论与实践相结合，方便设计人员系统、全面地掌握装配式混凝土剪力墙结构住宅建筑设计的过程和图面表达的深度与形式。提供建筑专业设计的技术参考与设计思路引导。
15K519 暖通空调设计常用数据 现行
本图集，适用于新建、改建、扩建的民用与一般工业建筑暖通空调设计,同时也可用于暖通空调工程的监理、施工及验收。 本图集主要内容包括常用基础数据、方案与初步设计阶段常用数据、施工图阶段设计计算常用数据、管道及相关材料、附录等几部分。 特点：本图集所列数据涉及范围广泛、内容详实、引用标准来源清晰可溯、实用性强。前几部分为暖通专业常用数据、设计参数，源自现行国家、行业规范、规程、标准等，设计人员可直接引用；附录所列数据、设计参数来自于工程案例统计、近似计算的估值、相关产品的性能参数总结等，为对图集正文的补充与说明，供设计人员参考选用。
